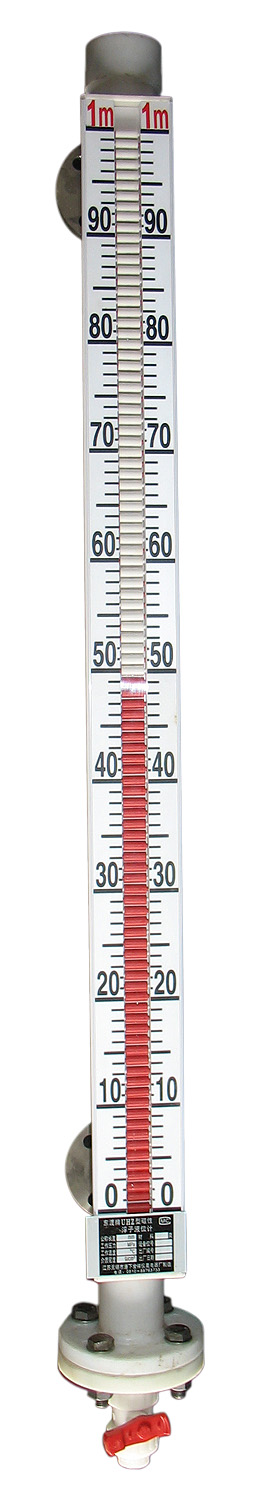

UHZ系列磁性浮子位计、可广泛使用在石油、化工、轻工、纺织、医药、城建、热电、冶金、国防等工业中,及用于各种塔、罐、槽、箱、球罐等容器,发电行业高低加热器、除氧器、水箱、酸、碱、盐罐上液面位置的指示。该液位计由于介质置于密闭系统,显示部分与介质完全隔离,为石油化工装置中的易燃、易爆介质和其他工业有毒、剧毒介质的液位指示提供安全可靠的检测仪表,该液位计可实现远距离液位报警与控制,配上信号变送器,可将液位转换4-20mA标准直流信号输出,实现远距离显示、检测、记录与控制,是一种可替代玻璃管式液位计较理想的更新换代液位系统。
本产品的多种特点:
适用范围广,能适用于任何场合的液位测量。有侧装式系列、顶装式系列、浮球插入式系列。
结构简单、密封点较小,使用安全可靠,安装、维修方便。
双色指示,连续直观、醒目、测量范围大,观察方向可任意改变。
检测功能齐全、配上液位报警形状4-20mA直流信号变送器、可实现远距离液位报警、指示、检测、记录与控制。
耐振动性优良,在液位波动的情况下同样以正确指示液位。
一、侧装式系列
1、概述:
UHZ-A、B系列磁性浮子液位计由于采用磁耦合原理来反映液面或界面。所以结构简单、整体密封性好、泄露点少。该系列产品主要适用地面型各种高低压、高低温工业情况下的,塔罐、槽、箱、球罐等容器上的液面位置的指示。
2、工作原理与结构:
结构见图,有简体、浮子、浮子室、法兰、放气螺栓。指示器,传感器等部分组成。它经上、下过程连接法兰安装于容器的侧面,根据浮子重量和浮子排开液体体积重量相等的原理。使装有磁钢的浮子在被测介质中随游液位的变化而上下移动,浮子内磁钢驱动显示部分,当液位上升时将它翻成红色一面向外,当液位下降时将它翻成白色一面向外,远传部分是将传感器安装于浮子室外侧,由浮子内磁钢驱动传感器部分发生动作信号,显示仪表或控制箱安装于控制室内,使操作人员及时正确的掌握液位的变化情况。
3、型号说明:
4、主要技术参数:
(1)物位液位计部分
材质
|
I
|
II
|
III
|
F
|
AL
|
测量长度(米)
|
0-20.0
|
0-20.0
|
0-20.0
|
0-6.0
|
0-6.0
|
介质密度(g/cm3)
|
0.4-2.0
|
0.4-2.0
|
0.4-2.0
|
0.4-2.0
|
0.4-2.0
|
刚做压力(MPa)
|
0-10.0
|
0-10.0
|
0-10.0
|
0-1.0
|
0-1.0
|
工作温度(℃)
|
-40~+150
|
-40~+500
|
-40~+300
|
-10~+70
|
-20~+150
|
(2)远传变送液位装置部分:
a.供电电源220VAC(50-60)HZ
b.输出4-20mA.DC,带上下限报警或上下限控制继电器触点动作。
c.环境温度-40℃~+150℃
d.远传距离3KM(敷设电缆电容,电感量不超过0.04uf.2mH)
e.环境振动频率≤25HZ振幅≤0.05mm
f.负载抗阻25Ω功耗<1.0w
g.防爆软接头M20*1.5阴螺纹(亦可按用户要求配)
h.防爆型式隔爆型,隔爆本安型.
5.订货须知:介质名称,介质比重,工作温度.工作压力,液位计上下连接法兰型号(DN.PN)标准及法兰面(平面、凹面、凸面)
|
