4-20mA变送、点信号控制装置：

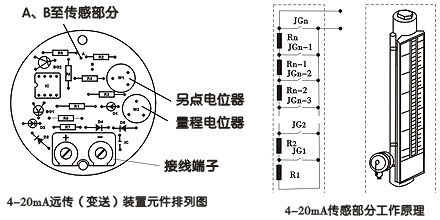

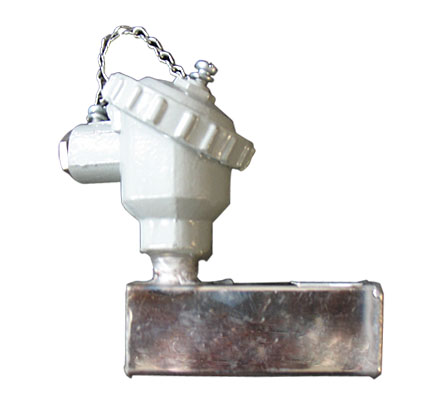

1、4-20mA变送装置：

    a、供电电源220VAC或24VDC
    b、输出1-5V 4-20mA
    c、环境温度-40℃~+60℃
    d、远传距离3KM(敷设电缆电容、电感量不超过0.04uf.22mH)
    e、环境振动频率≤25Hz，振幅≤O．5MM
    f、负载抗阻250Ω 功耗<1.OW
    g、防爆软接头M20×1.5内螺纹(亦可按用户要求配)
    h、防爆型式、隔爆型、隔爆本安型

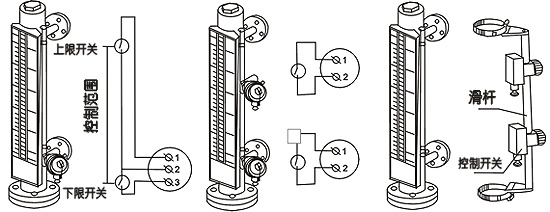

    2、点信号：
    a、供电电源：220V或24VAC、DC(24VAC或DC)
    b、输出信号：二常开、二常闭开关信号
    c、环境温度：-40℃~+60℃
    d、触点容量：220VAC 0.25A、 24VDC 0.5A
    e、环境振动频率≤25Hz 振幅≤0.5mm

[NextPage]

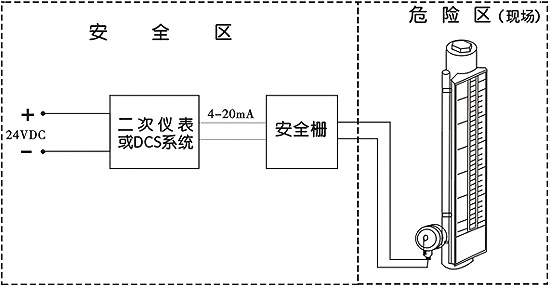

2、4-20mA远传型按装简图

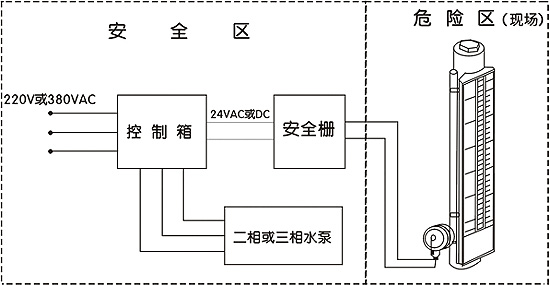

3、点信号控制按装简图

备注：
    1、防爆区域一定要配备安全栅装置。
    2、使用二次仪表的现场无24VDC电源，可在订货时提出，我厂可帮助配备供电电源220VAC的二次仪表。
    3、二次仪表按装尺寸横式152 × 76（表），竖式76 × 152（表） 。控制箱有落地式、挂壁式两种，尺寸可根据用户需要而定。
