UHZ型磁性浮子液位计系列

顶装式(地下型)液位计

  UHZ系列磁性浮子位计、可广泛使用在石油、化工、轻工、纺织、医药、城建、热电、冶金、国防等工业中,及用于各种塔、罐、槽、箱、球罐等容器,发电行业高低加热器、除氧器、水箱、酸、碱、盐罐上液面位置的指示。该液位计由于介质置于密闭系统,显示部分与介质完全隔离,为石油化工装置中的易燃、易爆介质和其他工业有毒、剧毒介质的液位指示提供安全可靠的检测仪表,该液位计可实现远距离液位报警与控制,配上信号变送器,可将液位转换4-20mA标准直流信号输出,实现远距离显示、检测、记录与控制,是一种可替代玻璃管式液位计较理想的更新换代液位系统。

本产品的多种特点:

适用范围广,能适用于任何场合的液位测量。有侧装式系列、顶装式系列、浮球插入式系列。
结构简单、密封点较小,使用安全可靠,安装、维修方便。
双色指示,连续直观、醒目、测量范围大,观察方向可任意改变。
检测功能齐全、配上液位报警形状4-20mA直流信号变送器、可实现远距离液位报警、指示、检测、记录与控制。
耐振动性优良,在液位波动的情况下同样以正确指示液位。

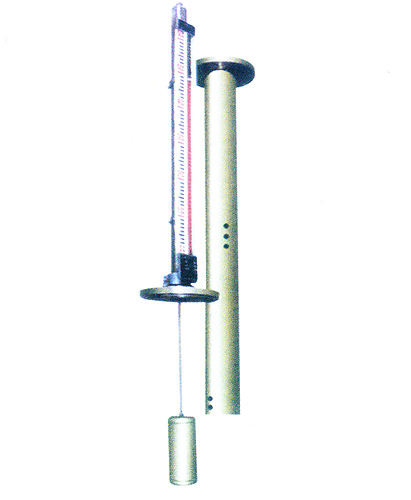

顶装式系列(地下型顶装式)

1.概述:

UHZ/D型系列磁性浮子液位计适用于工业生产中各种地下槽、箱等容器内的液体介质的液位嗲、上指示,它的接受部分采用优质不锈钢材料。被测液体与液位指示器相隔以磁性感受传递指示器。所以液位计具有直观、醒目、防爆、防腐大量程测量等优点。并可附加液位计上下约为报警器及远距离信号变送器。将液位变化转换成两线制4-20 mA直流信号,与组合仪表配套使用,实现液位的远距离指示检测与监控。

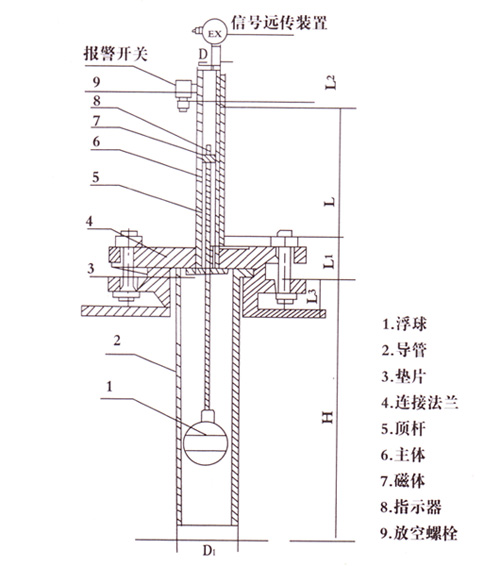

2.工作原理与结构

液位计由简体浮球指示器8导管2等组成,它通过连接法兰安装与容器的顶上,浮球根据排开液体体积重量相等的原理浮于液面,当容器内液位变化时浮球也随着上下移动,由于磁性作用指示翻柱相随翻转。从而醒目指示容器内液位变化。远传部分工作原理的结构与侧装式些列相同。

[NextPage]

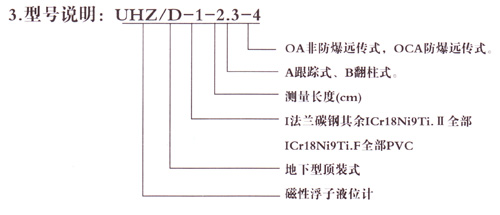

3.型号说明:

4.主要技术参数:

材质

I

II
F
测量长度(米)
0-5.0
0-5.0
0.-3.0
介质密度(g/cm³)
0.50-2.0
0.50-2.0
0.6-2.0
工作压力(MPa)
0-1.6
0-1.6
0-0.6
工作温度(℃)
-40~+150
-40~+500
-10~+70

5.订货须知:
介质名称,介质比重。工作压力,工作温度,液位计上连接法兰型号(DN.PN)标准。
